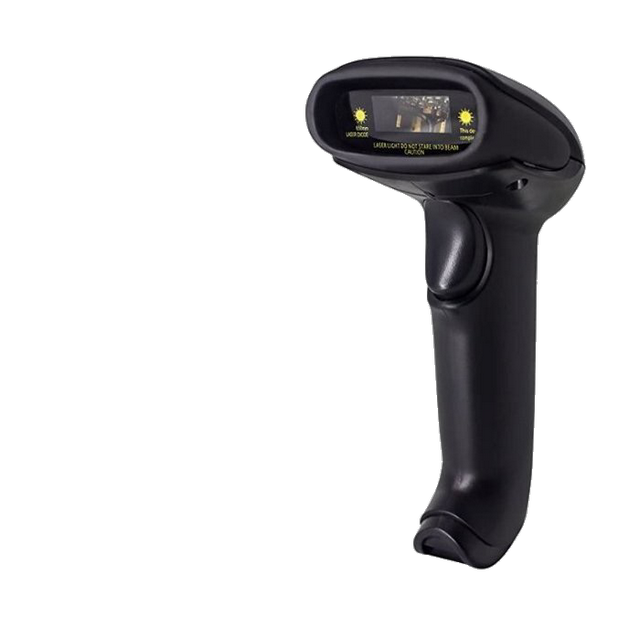

WC-2201 | 設備資訊與規格

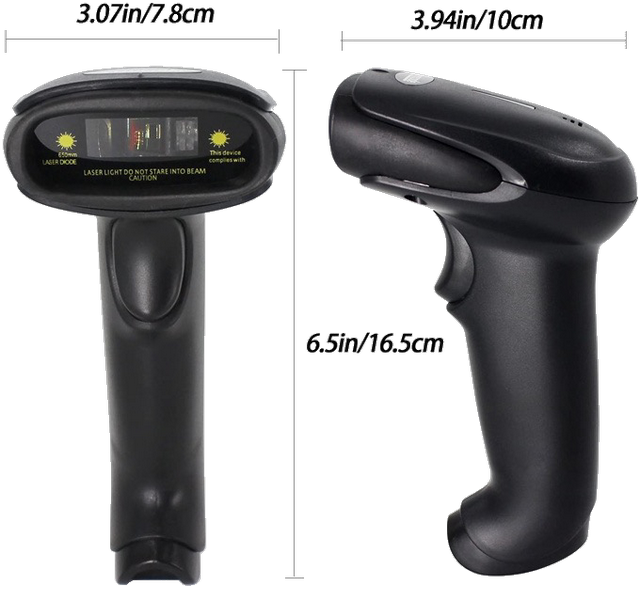

詳細規格 掃描槍名稱：WC-2201 掃描槍重量：約 229 g 掃描槍尺寸：10 x 7.8 x 16.5 cm ( W x D x H ) 連線方式　：藍牙配對 充電電壓　：5V/1A

WC-2201 | 燈號狀態與排解

	燈號編號	WC01-001

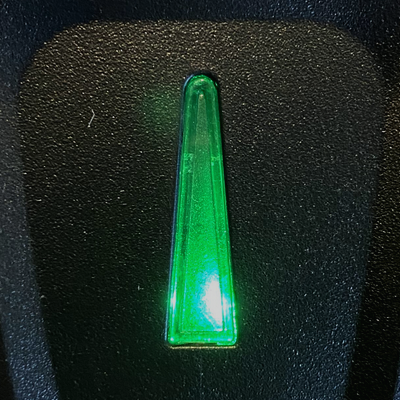

	燈　　號	綠燈亮
	說　　明	設備尚無配對
	排　　解	iPad 開啟藍牙功能進行裝置配對
	燈號編號	WC01-002

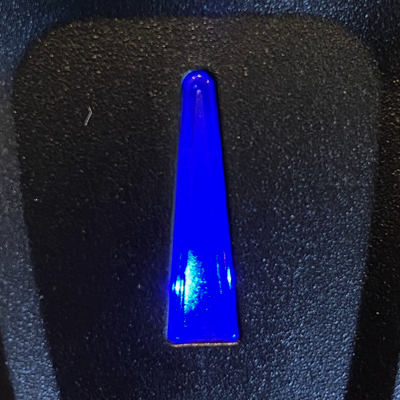

	燈　　號	藍燈恆亮
	說　　明	設備完成配對，待機中
	排　　解	無需動作
	燈號編號	WC01-003
	燈　　號	淺藍燈亮
	說　　明	掃描到條碼完成辨識
	排　　解	無需動作
	燈號編號	WC01-004

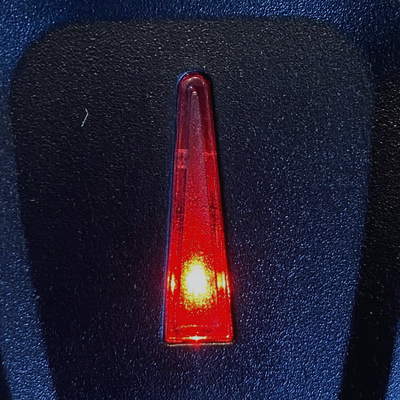

	燈　　號	紅燈恆亮
	說　　明	設備進行充電中
	排　　解	無需動作
	燈號編號	WC01-005

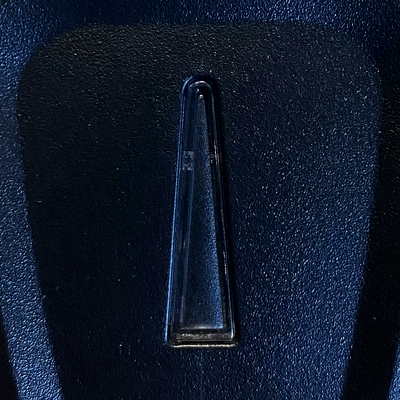

	燈　　號	無燈亮
	說　　明	尚未開機或電量耗盡
	排　　解	點擊板機確認狀態 進行充電，最少30分鐘 如狀態無法改善，請聯繫客服確認

WC-2201 | 藍牙連線重置

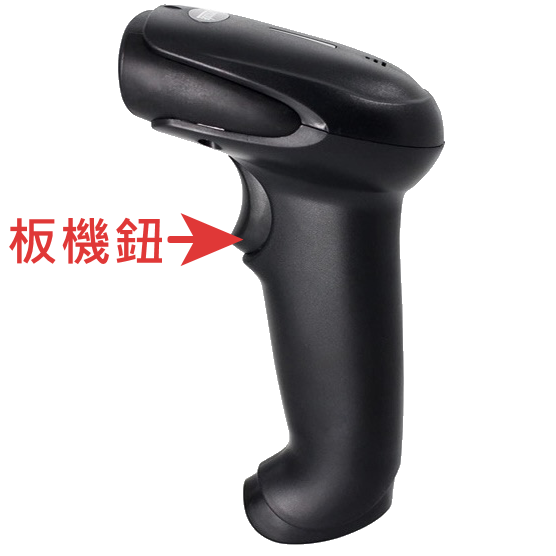

1. 確認是否已充電完畢，按下板機鈕啟動掃描槍

2. 藍牙配對方式

1. 掃描槍長按板機鈕 8 秒，iPad 開啟藍牙功能，進行裝置搜尋配對。
2. 掃描槍掃描 ″HID配對裝置碼″，進入藍牙被搜尋狀態。

HID 配對設置碼

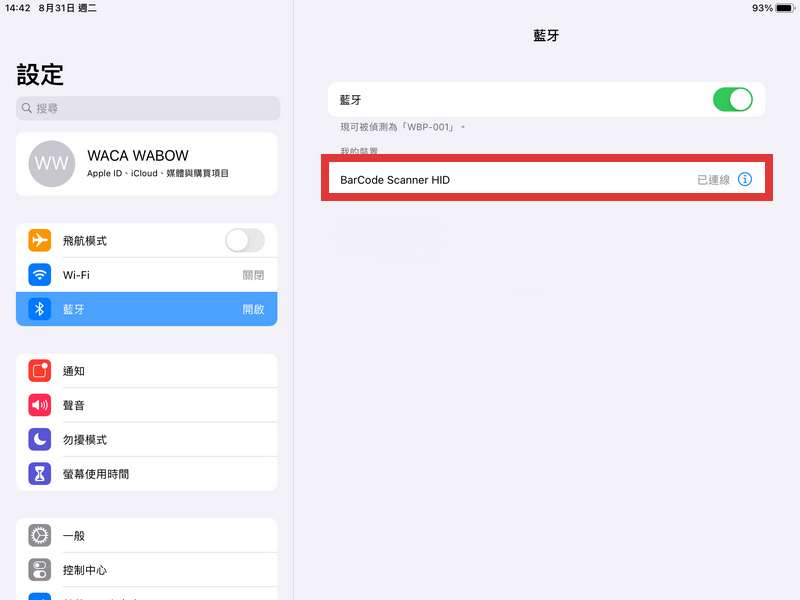

iPad 開啟藍牙後，會搜尋到裝置名稱：Barcode scanner HID，點選該裝置進行配對，配對成功掃描槍將會發出「嘀」一聲，藍燈恆亮。

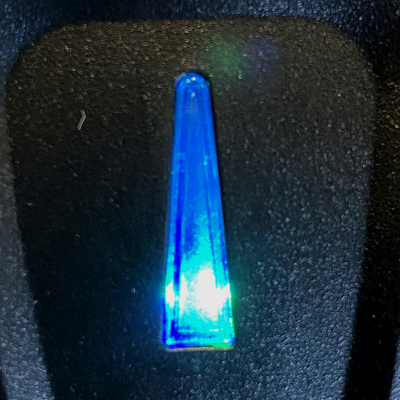

完成配對藍燈恆亮

注意：進行裝置配對狀態後，如在一分鐘內未成功進行配對，則掃描槍會發出兩聲低頻音，重新回到配對狀態。(或點擊兩次板機鈕退出藍牙配對模式，重新回到配對狀態)

WACA POS 系統設定

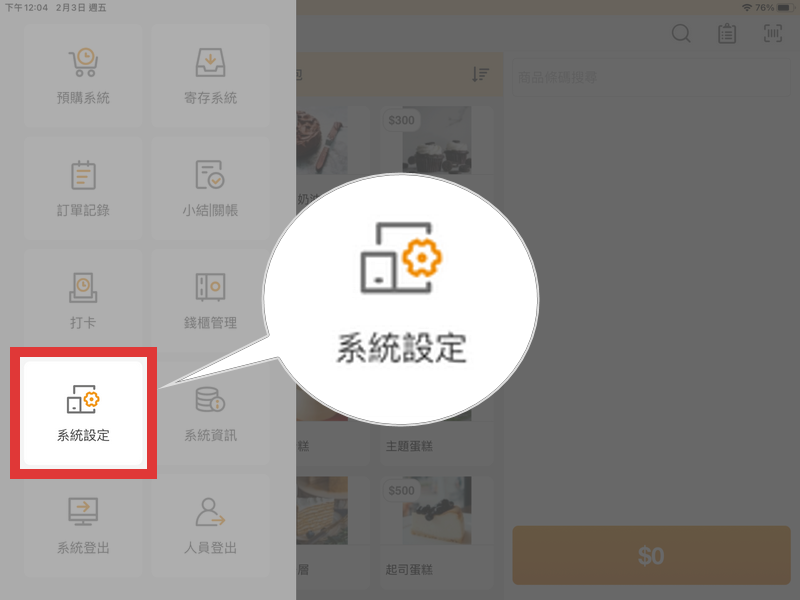

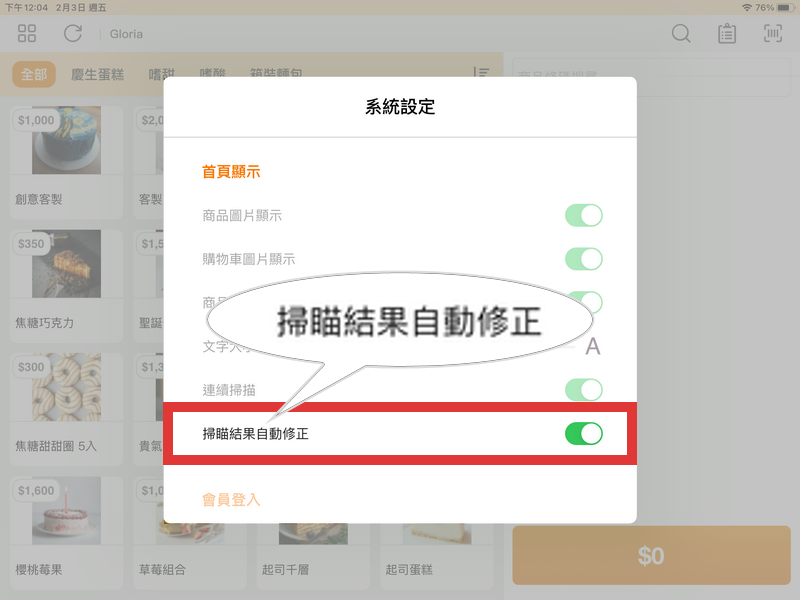

 WC-2201 藍芽掃描槍連線成功後，請至 WACA POS 系統設定開啟『掃描結果自動修正』功能。

WC-2201 | 韌體重置

1. 確認是否已充電完畢，按下板機鈕啟動掃描槍

2. 掃描槍回原廠設置

如果在使用過程中，誤掃描到其他功能設置，導致掃描槍無法正常使用，可以進行初始化條碼恢復到原廠設置狀態。

初始化設置
