Star mPOP | 設備資訊與規格
- 出單機名稱：mPOP
- 出單機重量：約 3.54 kg （不包括電纜、捲紙、可選部件和附件）
- 出單機尺寸：308 x 300 x 100 mm ( W x D x H )
- 支援紙捲寬：57.5mm ±0.5mm
- 出紙的速度：100 mm / second
- 電源變壓器：內接型
- 出單機連線：藍牙
- 出單機電源：2.71A
Star mPOP | 連接電源線

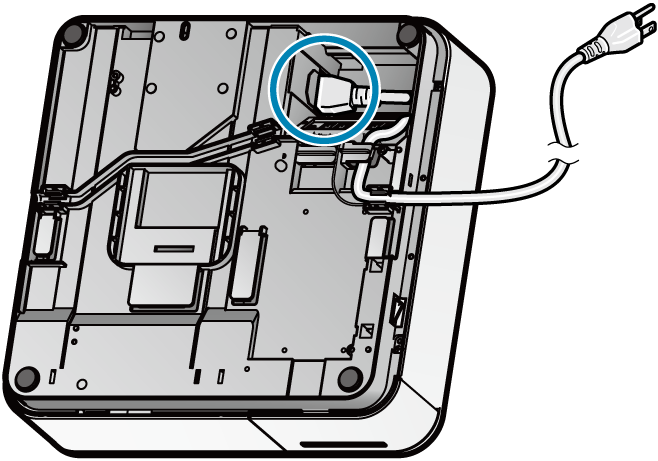

1. 將 mPOP 倒至底面後把電源插孔插入電源線。
- 請注意電源插座的方向連接電源線。

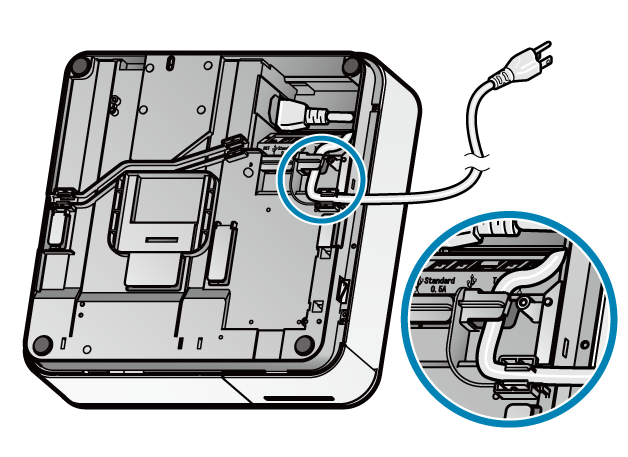

2. 電源線佈線整理
- 電源線根據 mPOP 擺放位置，選擇從左邊或右邊出口佈線。
- 將電源線佈置於機底或電源線鉤環，並從出口拉出，避免出現設備不穩或晃動。
3. 將電源線插頭插入電源插座
Star mPOP | 藍牙連線綁定
1. 確認 mPOP 是否開機
- 當電源開啟時，電源LED 藍燈亮起，即可正常使用。
2. 進入 iPad 『設定』
3. 左側選擇『藍牙』右側於開啟藍牙並且找到搜尋的裝置 STAR mPOP-Exxxx
4. 確認是否「已連線」狀態
Star mPOP | 紙捲規格
請使用符合以下規格的紙捲
- 規格：57mm x 50mm
- 尺寸：寬 57mm｜直徑 50mm｜芯 12mm
| 紙張寬度 (W1) | 57.5±0.5 (mm) |
| 紙捲最大直徑 (D) | φ50 (mm) |
| 紙捲彎曲誤差 (W2) | 58.0＋0.5,－1 (mm) |
| 紙張厚度 | 53~75 (μｍ) |
| 軸心 | 軸心內徑： φ12±1 軸心外徑： φ18±１ (mm) |
| 列印面 | 紙捲朝外之面 |
| 紙捲末端處理 | 勿黏貼紙張於軸心 |
Star mPOP |更換紙捲
1. 開啟 mPOP 電源
2. 拉出印表機
- 推壓印表機的正面以解鎖 ①，並拉出印表機紙槽 ②
3. 打開印表機上蓋
- 印表機上蓋拉桿往前拉 ①，即可打開印表機上蓋 ②
4. 安裝紙捲
- 依照下圖正確安裝紙捲 (將紙捲整理呈現哨子狀)
5. 關上印表機上蓋
- 紙捲尾端平直拉出 ①，使紙張放置於機構和上蓋之間，蓋上印表機上蓋 ② 。
- 印表機自動裁切紙張時，表示紙張安裝完成。
6. 將印表機歸定位
- 將印表機往後推，直到聽見喀聲，表示已歸定位鎖住。
- 確認燈號訊息顯示待機狀態。
Star mPOP | 自我測試列印
1. 關閉 mPOP 電源
2. 拉出印表機
- 推壓印表機的正面以解鎖 ①，並拉出印表機紙槽 ②
3. 執行自我測試列印
- 按住 ① 紅色按鈕「a」不放，同時打開電源 ②。
- 自我測試列印開始列印時，放開紅色按鈕。
4. 將印表機歸定位
- 當自我測試列印完成後，取出列印資訊的紙張，然後將印表機推回定位，直到聽見喀聲鎖定印表機。
- 當印表機被鎖定後，印表機狀態會變成待機狀態。
- 確認燈號面板顯示待機狀態。
